Re: Быкову Илье Георгиевичу посвящается...

Сообщение Шутков Илья » 14 ноя 2015, 01:23

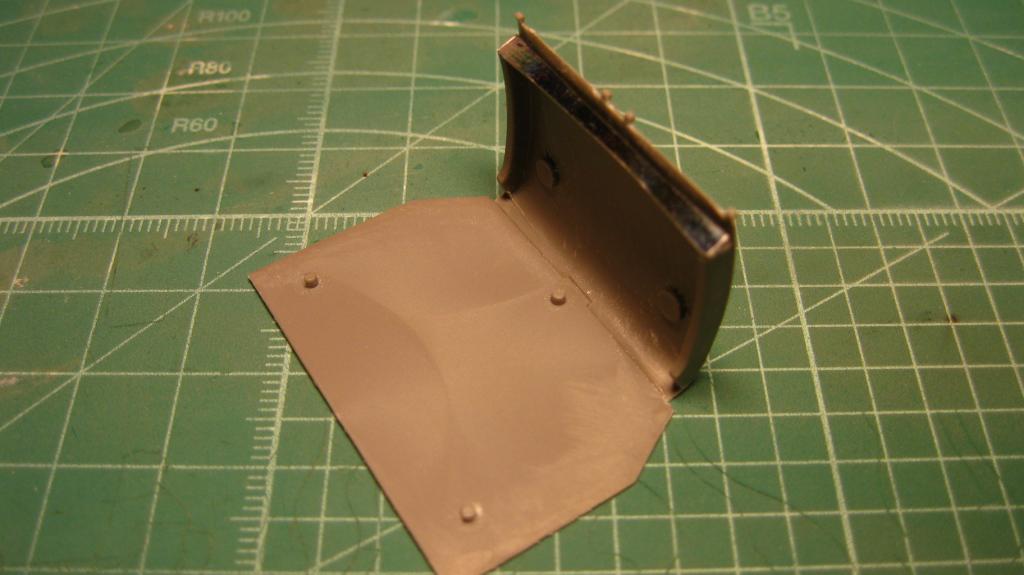

Здравствуйте друзья! Поработал с защитными щитами на кабине. Уменьшил толщину щитка задней стенки кабины. На крыше защитный щиток установлен на специальной рамке. В наборе щиток по бокам выступает за края рамки, на самом деле выступающих кромок не было. Пришлось сточить. Еще закрыл нишу в передней части рамки. Вырезал из пластика передние откидные щитки. Петли срезаны с щитков из набора.



Опорные ручки на внутренней стороне дверей в наборе толстоваты. Решил согнуть их из проволоки.


Аватара пользователя
Сообщений: 1033
Зарегистрирован: 12 сен 2012, 16:18
Откуда: Тула
Cпасибо сказано: 151
Спасибо получено: 144 раз в 136 сообщениях
Имя: Илья
Мой масштаб: 1/35

Re: Быкову Илье Георгиевичу посвящается...

Сообщение Шутков Илья » 15 ноя 2015, 22:49

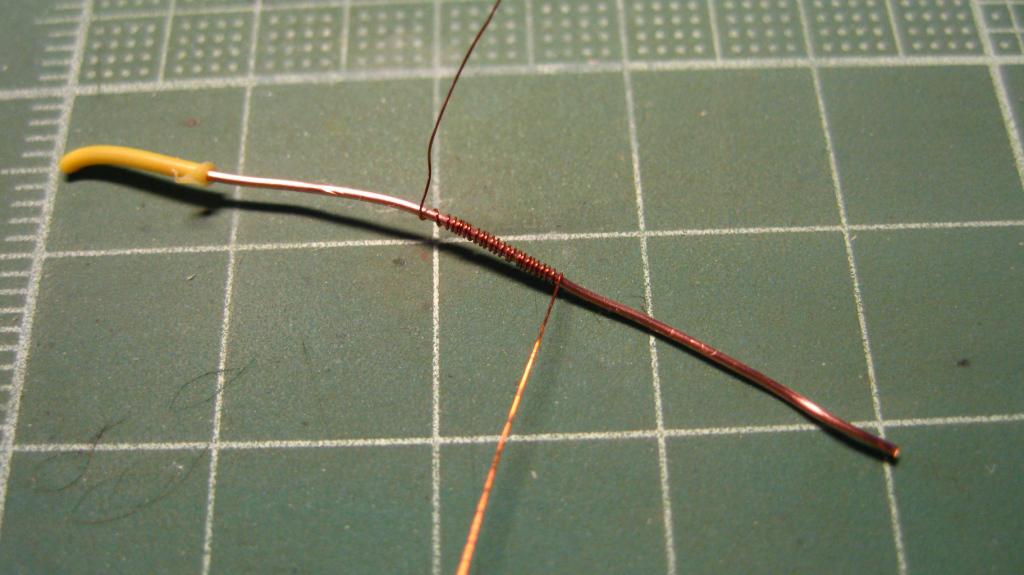

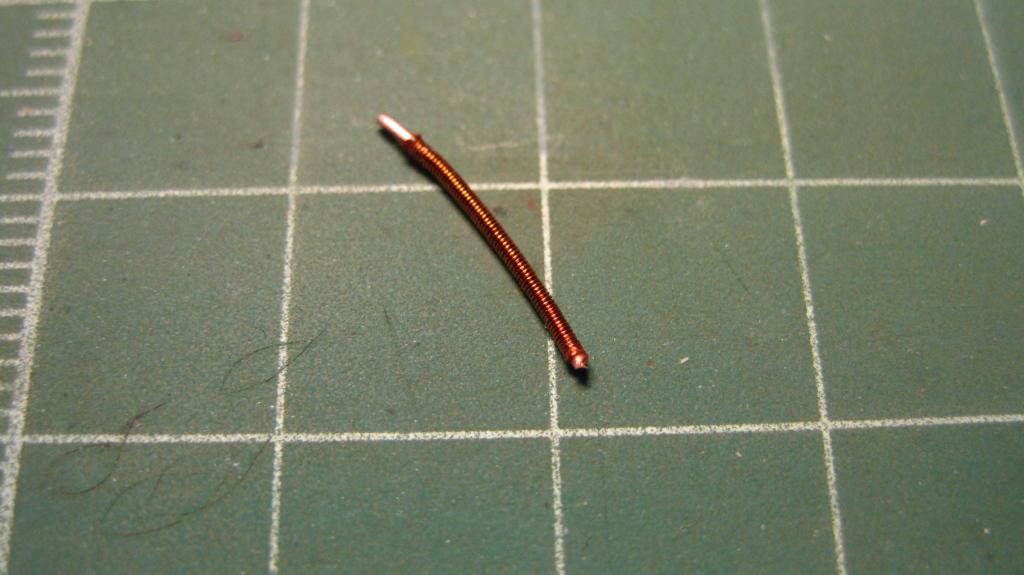

Продолжим. В журнале "М-Хобби" за 2009 год № 10 показано очень удачное решение по имитации гофрированного кабеля с помощью проволоки. Последовал этому примеру:


В этом же номере размещена фотография устройства управления пуском где хорошо видна гофра, уходящая под "торпеду". Вот этот подготовленный кусочек и использовал для имитации той самой гофры. Еще поработал с креплением к "торпеде" самого прибора. В наборе ощущение такое, что оно из брони сделано.





С грязевыми щитами задних колес вообще отдельная история. Их разновидностей великое множество. Предложенный ICM вариант - самый распространенный. Но и здесь все не так просто, на одних фотографиях они составные, на других выполнены одной деталью. В наборе щиты имеют характерные скосы в районе креплений к раме, так что по логике, деталь должна была быть отштампована полностью. Так что щиты оставил в покое, добавил только сделанные из "парусного" пластика кронштейны крепления щитков к раме. Они присутствуют на большинстве фотографий. Заклепки сделаны классическим способом с помощью зажигалки, литника и прессформы.



Аватара пользователя
Сообщений: 1536
Зарегистрирован: 21 ноя 2011, 17:12
Откуда: Тула
Cпасибо сказано: 143
Спасибо получено: 157 раз в 149 сообщениях
Имя: Павел

Re: Быкову Илье Георгиевичу посвящается...

Сообщение Джеронимо » 15 ноя 2015, 23:03

Я вижу, намечается "великий запил"? Удачи, слежу с интересом!
"За XIIй Молниеносный!!!!" (римский легион, а не то, что вы подумали :))

Аватара пользователя
Сообщений: 1033
Зарегистрирован: 12 сен 2012, 16:18
Откуда: Тула
Cпасибо сказано: 151
Спасибо получено: 144 раз в 136 сообщениях
Имя: Илья
Мой масштаб: 1/35

Re: Быкову Илье Георгиевичу посвящается...

Сообщение Шутков Илья » 15 ноя 2015, 23:08

Да ничего "великого" особо не получится, травленки под "Катюшу" нет нигде. Переделаю, что смогу. Самое тяжелое впереди - направляющие метательной установки. Спасибо, что следишь за блогом.

Аватара пользователя
Сообщений: 1033
Зарегистрирован: 12 сен 2012, 16:18
Откуда: Тула
Cпасибо сказано: 151
Спасибо получено: 144 раз в 136 сообщениях
Имя: Илья
Мой масштаб: 1/35

Re: Быкову Илье Георгиевичу посвящается...

Сообщение Шутков Илья » 16 ноя 2015, 23:48

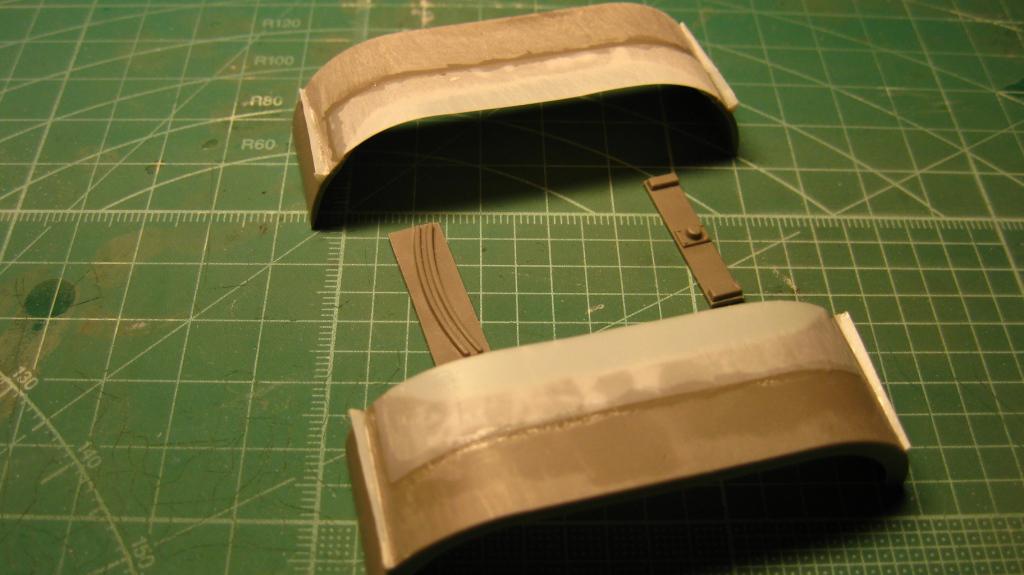

Да Паш, может ты и прав. Сегодня решил еще раз разбираться с грязевыми щитами задними. Оказывается, что ICM дает поздний вариант крыльев, а они были именно сварные и крепились к деревянному подрамнику (!). У ICM подрамника нет, метательная установка поставлена прямо на раму, как было у ранних вариантов, но и щиты грязевые там были другие - полукруглые штампованные. Мне нужен именно поздний вариант, со сварными крыльями и деревянным подрамником (на фото дедушка мой сидит с товарищем как раз на грязевом щитке и там хорошо виден сварной шов), так что начал все переделывать.

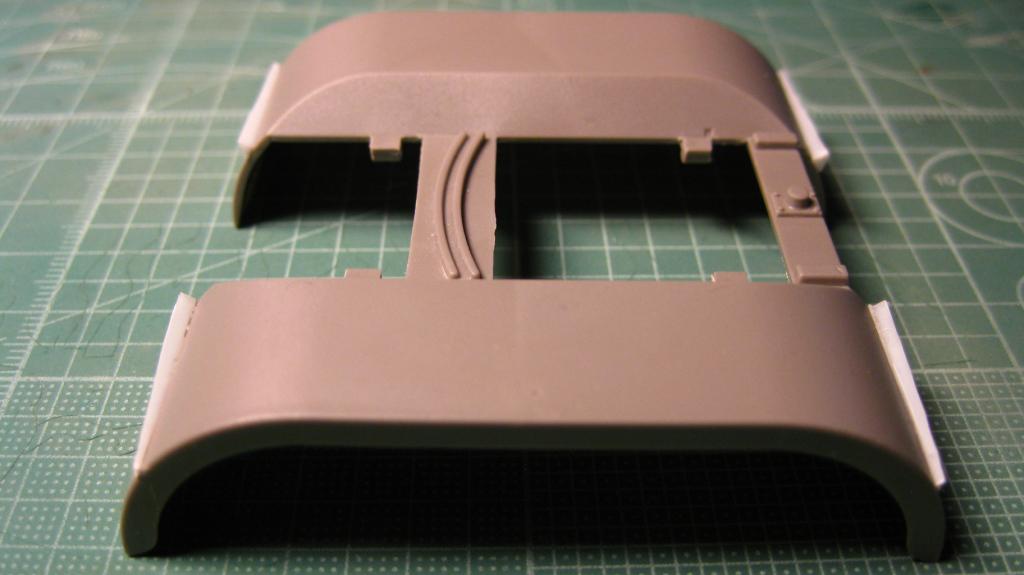

Начал с исправления щитков - убрал наклонный лист, нарастил плоскость щитка с помощью "парусного" пластика и зашлифовал. Сделал из этого же пластика заднюю стенку, которая будет прилегать к подрамнику. Ну и сварные швы из тянутого литника попробовал.


После шлифовки и имитации швов.

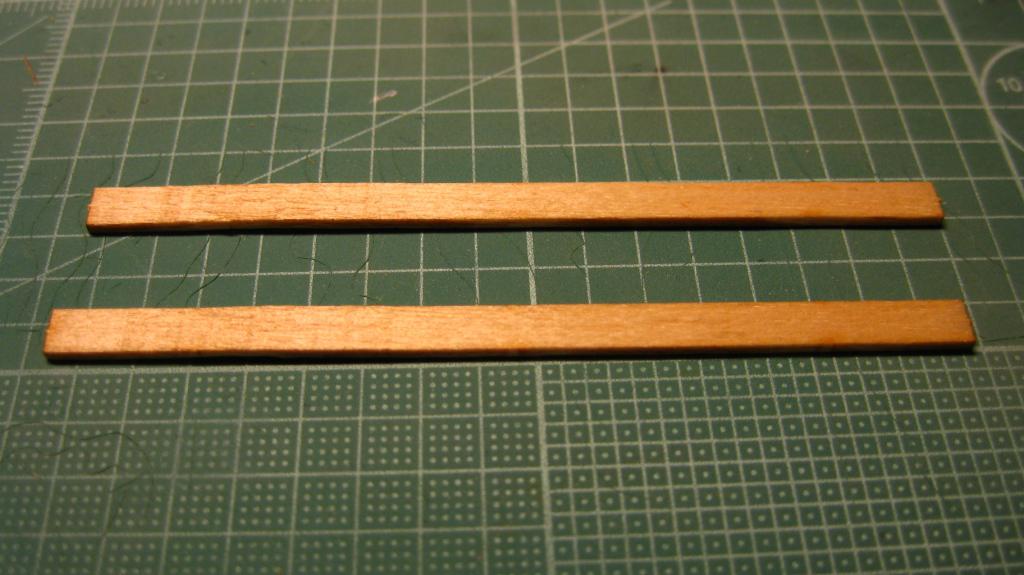

Подрамник планирую делать из деревянных деталей, оставшихся от наборов "Бастион 35". Информационный материал и фото подрамника уже нашел.


Аватара пользователя
Сообщений: 1033
Зарегистрирован: 12 сен 2012, 16:18
Откуда: Тула
Cпасибо сказано: 151
Спасибо получено: 144 раз в 136 сообщениях
Имя: Илья
Мой масштаб: 1/35

Re: Быкову Илье Георгиевичу посвящается...

Сообщение Шутков Илья » 18 ноя 2015, 00:54

Сегодня помучился с подрамником. На очереди прокладка гофрошланга к метательной установке. Вся ходовая будет хорошо просматриваться, посему расстраивает полное отсутствие в наборе имитации тормозной системы. Даже зачатков нет. Может, попытаюсь хотя бы трубки к колесам подвести, если терпения хватит.




Аватара пользователя
Сообщений: 404
Зарегистрирован: 04 фев 2015, 16:51
Откуда: Тула, Глушанки
Cпасибо сказано: 7
Спасибо получено: 39 раз в 33 сообщениях
Имя: Дмитрий

Re: Быкову Илье Георгиевичу посвящается...

Сообщение formulvtule » 18 ноя 2015, 07:57

Привет, Илья. Шланги тормозной системы можно сделать из оплетки тонких проводов (например, от наушников). И кстати, стремянки через косынки не должны проходить, а у тебя задние так сделаны.
Архив чертежей парусников на mail.ru.
Архив книг по парусникам на mail.ru.
Сайт Парусный моделизм.

За это сообщение пользователю formulvtule "Спасибо" сказали
Шутков Илья

Аватара пользователя
Сообщений: 1033
Зарегистрирован: 12 сен 2012, 16:18
Откуда: Тула
Cпасибо сказано: 151
Спасибо получено: 144 раз в 136 сообщениях
Имя: Илья
Мой масштаб: 1/35

Re: Быкову Илье Георгиевичу посвящается...

Сообщение Шутков Илья » 18 ноя 2015, 20:17

Спасибо за идею со шлангами, но я думаю толстоваты будут, попробую из проволоки. Подрамник делал по нескольким музейным фото, вот одно из них: http://www.dishmodels.ru/wshow.htm?mode=P&vmode=T&p=3232&id=196751&tp=w. Но сегодня наткнулся на очень хороший материал с нормальными рисунками и чертежами серийного подрамника из металла. Так же помогла вот эта замечательная статья http://www.autoreview.ru/_archive/section/detail.php?ELEMENT_ID=125560&SECTION_ID=7075. Так что отправляю деревянный подрамник в топку, буду мучиться дальше.

За это сообщение пользователю Шутков Илья "Спасибо" сказали
Джеронимо

Аватара пользователя
Сообщений: 1033
Зарегистрирован: 12 сен 2012, 16:18
Откуда: Тула
Cпасибо сказано: 151
Спасибо получено: 144 раз в 136 сообщениях
Имя: Илья
Мой масштаб: 1/35

Re: Быкову Илье Георгиевичу посвящается...

Сообщение Шутков Илья » 18 ноя 2015, 23:14

Буду ждать листовой пластик, а пока займусь направляющими метательной установки.

Аватара пользователя
Сообщений: 1536
Зарегистрирован: 21 ноя 2011, 17:12
Откуда: Тула
Cпасибо сказано: 143
Спасибо получено: 157 раз в 149 сообщениях
Имя: Павел

Re: Быкову Илье Георгиевичу посвящается...

Сообщение Джеронимо » 19 ноя 2015, 12:50

Спасибо за ссылки, было интересно.
"За XIIй Молниеносный!!!!" (римский легион, а не то, что вы подумали :))

Аватара пользователя
Сообщений: 1033
Зарегистрирован: 12 сен 2012, 16:18
Откуда: Тула
Cпасибо сказано: 151
Спасибо получено: 144 раз в 136 сообщениях
Имя: Илья
Мой масштаб: 1/35

Re: Быкову Илье Георгиевичу посвящается...

Сообщение Шутков Илья » 21 ноя 2015, 18:46

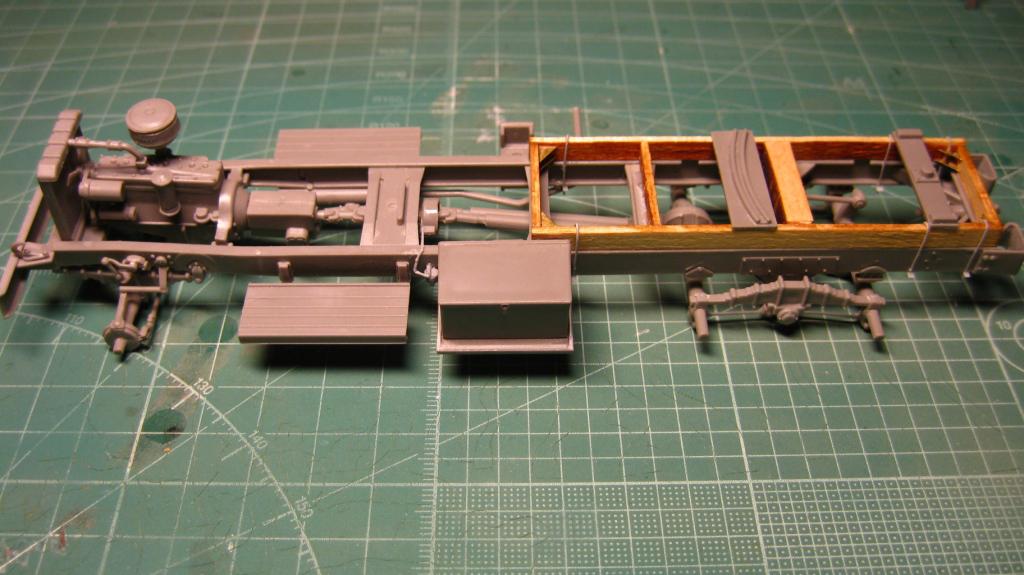

Сделал подрамник. Протянул гофрошланг. От имитации тормозной системы скорее всего откажусь, видно ее особо не будет. Боюсь, что потом просто не покрашу все нормально.


Аватара пользователя
Сообщений: 1033
Зарегистрирован: 12 сен 2012, 16:18
Откуда: Тула
Cпасибо сказано: 151
Спасибо получено: 144 раз в 136 сообщениях
Имя: Илья
Мой масштаб: 1/35

Re: Быкову Илье Георгиевичу посвящается...

Сообщение Шутков Илья » 30 ноя 2015, 01:17

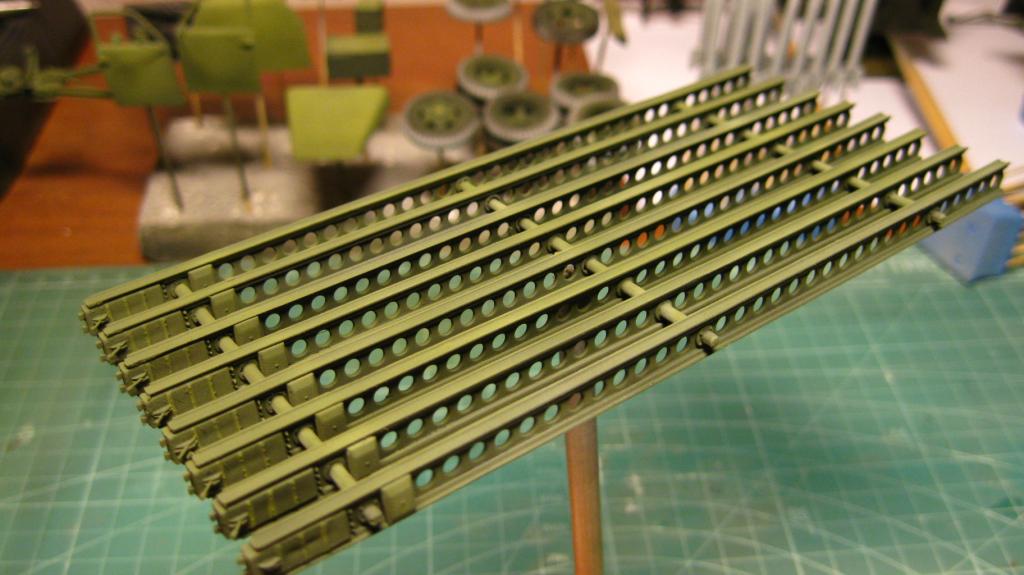

Здравствуйте друзья! Поработал с направляющими метательной установки, выпрямил их. Полностью переделал рукоятки замков-фиксаторов, в наборе вместо них были какие-то невнятные шишки. При сборке метательной установки подтвердился неприятный факт - ровно соединить все направляющие у этой модели просто невозможно. Пришлось делать сквозные прутья соответствующего диаметра.


С помощью проволоки переделал зеркала.

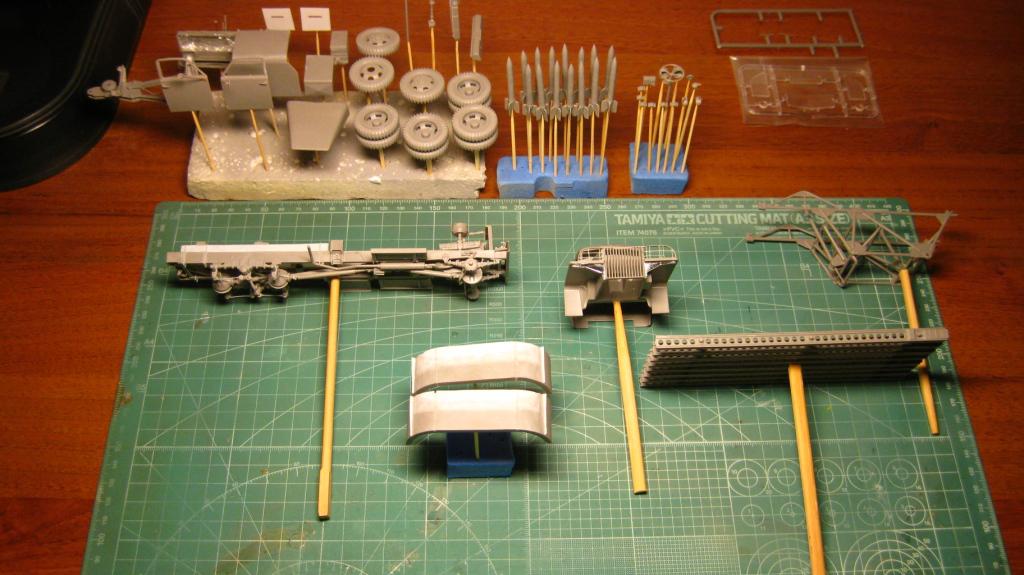

Для удобства в дальнейшей работе решил немного упорядочить все.



В общем, модульная сборка закончена. Теперь планирую загрунтовать.


Аватара пользователя
Сообщений: 1536
Зарегистрирован: 21 ноя 2011, 17:12
Откуда: Тула
Cпасибо сказано: 143
Спасибо получено: 157 раз в 149 сообщениях
Имя: Павел

Re: Быкову Илье Георгиевичу посвящается...

Сообщение Джеронимо » 30 ноя 2015, 08:13

Я так понял на первом фото- вверху замок-фиксатор самодел, а в низу на фото- вариант от ICM ?
В 100 раз лучше выглядит.
"За XIIй Молниеносный!!!!" (римский легион, а не то, что вы подумали :))

Аватара пользователя
Сообщений: 1033
Зарегистрирован: 12 сен 2012, 16:18
Откуда: Тула
Cпасибо сказано: 151
Спасибо получено: 144 раз в 136 сообщениях
Имя: Илья
Мой масштаб: 1/35

Re: Быкову Илье Георгиевичу посвящается...

Сообщение Шутков Илья » 30 ноя 2015, 22:14

Да, ты правильно понял.

Администратор
Аватара пользователя
Сообщений: 816
Зарегистрирован: 02 дек 2010, 18:46
Откуда: Тула
Cпасибо сказано: 8
Спасибо получено: 27 раз в 24 сообщениях

Re: Быкову Илье Георгиевичу посвящается...

Сообщение Пронин Александр » 01 дек 2015, 00:12

Илюха замутил мега запил. респект. Давно я не заходил
В работе
Постоянно что-то клею, как обычно что-то крашу...

Аватара пользователя
Сообщений: 1033
Зарегистрирован: 12 сен 2012, 16:18
Откуда: Тула
Cпасибо сказано: 151
Спасибо получено: 144 раз в 136 сообщениях
Имя: Илья
Мой масштаб: 1/35

Re: Быкову Илье Георгиевичу посвящается...

Сообщение Шутков Илья » 01 дек 2015, 01:23

Саш, сам знаешь как это бывает. Начнешь с малого, а там как снежный ком. Ты выбирайся давай, у тебя там тоже ИС стынет давно.

Аватара пользователя
Сообщений: 1033
Зарегистрирован: 12 сен 2012, 16:18
Откуда: Тула
Cпасибо сказано: 151
Спасибо получено: 144 раз в 136 сообщениях
Имя: Илья
Мой масштаб: 1/35

Re: Быкову Илье Георгиевичу посвящается...

Сообщение Шутков Илья » 05 дек 2015, 23:07

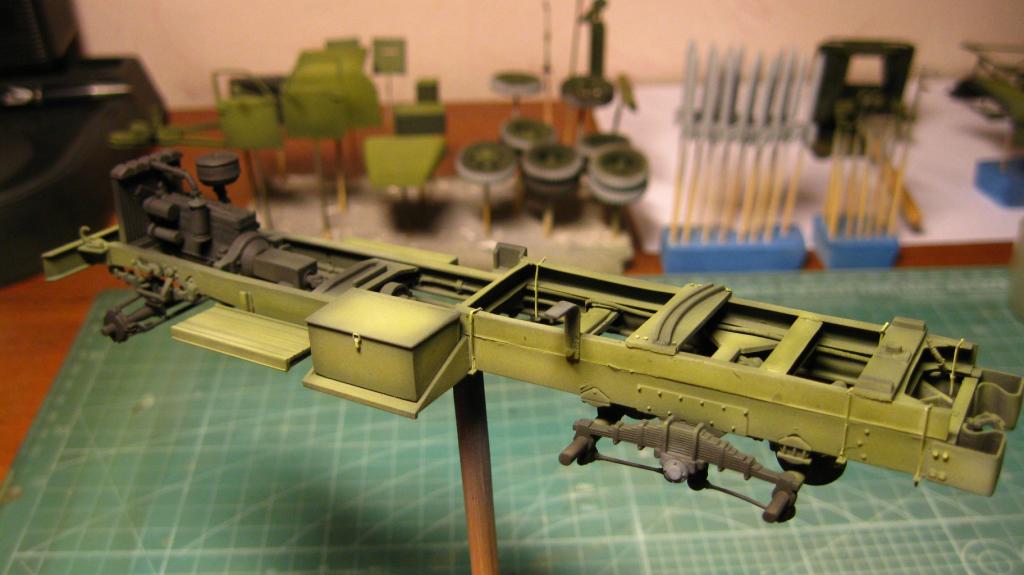

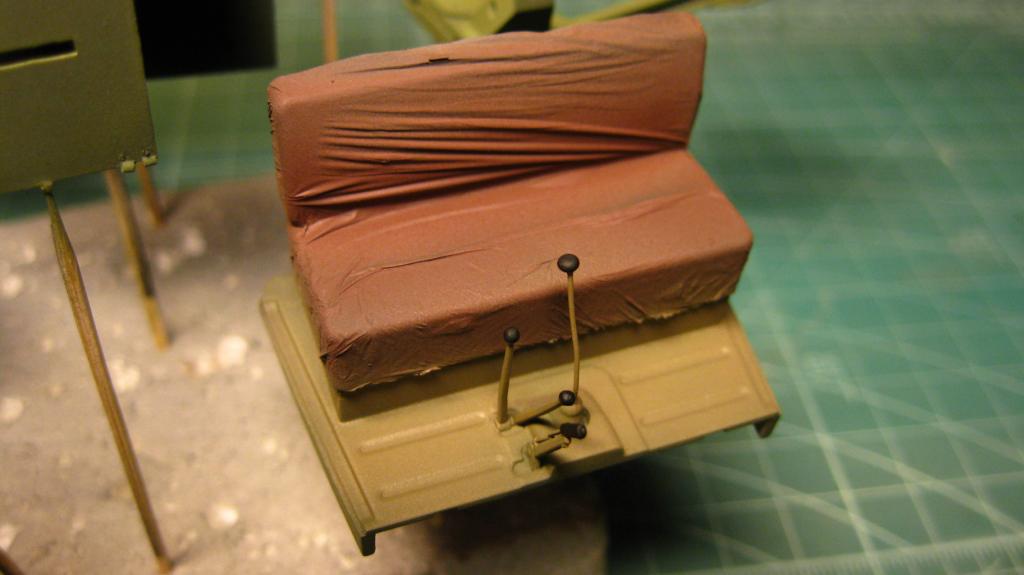

Здравствуйте друзья! Загрунтовал все детали, сделал черно-белый прешейдинг и покрасил.







Весь интерьер кабины покрасил в американский оливковый, так ка его при переоборудовании не перекрашивали.


Аватара пользователя
Сообщений: 1033
Зарегистрирован: 12 сен 2012, 16:18
Откуда: Тула
Cпасибо сказано: 151
Спасибо получено: 144 раз в 136 сообщениях
Имя: Илья
Мой масштаб: 1/35

Re: Быкову Илье Георгиевичу посвящается...

Сообщение Шутков Илья » 06 дек 2015, 23:59

Продолжим.

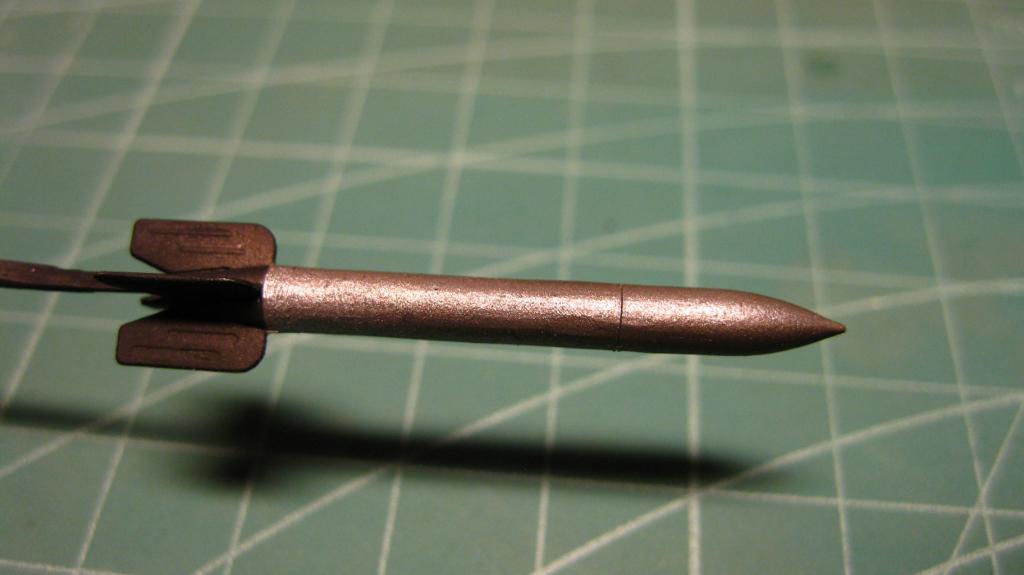

Покрасил РС. В качестве примера использовал фотографии, размещенные в статье "АВТО Ревю", ссылку на которую давал выше. Есть там хорошая черно-белая фотография, да и на фото из музея в Санкт-Петербуге тоже цвет хорошо виден. А там на 90% РС настоящие.



Аватара пользователя
Сообщений: 1033
Зарегистрирован: 12 сен 2012, 16:18
Откуда: Тула
Cпасибо сказано: 151
Спасибо получено: 144 раз в 136 сообщениях
Имя: Илья
Мой масштаб: 1/35

Re: Быкову Илье Георгиевичу посвящается...

Сообщение Шутков Илья » 16 дек 2015, 01:21

Да, времени на подробный блог совсем не получается выделить, выкладываю, что сделал за последнее время.
Покрыл все глянцевым лаком, сделал смывку "жижкой" от АК и фейдинг масляными красками от MIG. Добавил немного двухслойных сколов. А может и много, не знаю. Как там? - "Если моделисту кажется, что сколов достаточно, то их уже намного больше, чем надо" ))).

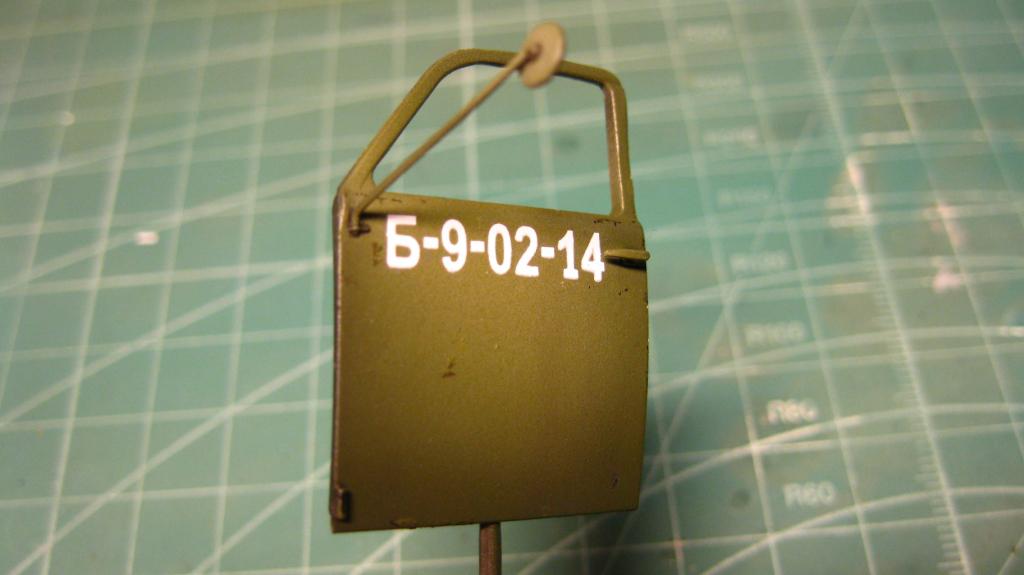

Декаль решил оставить "изкоробочную" на 1944 год. Какой у деда номер машины был все равно не знаю и выяснить это не представляется возможным.

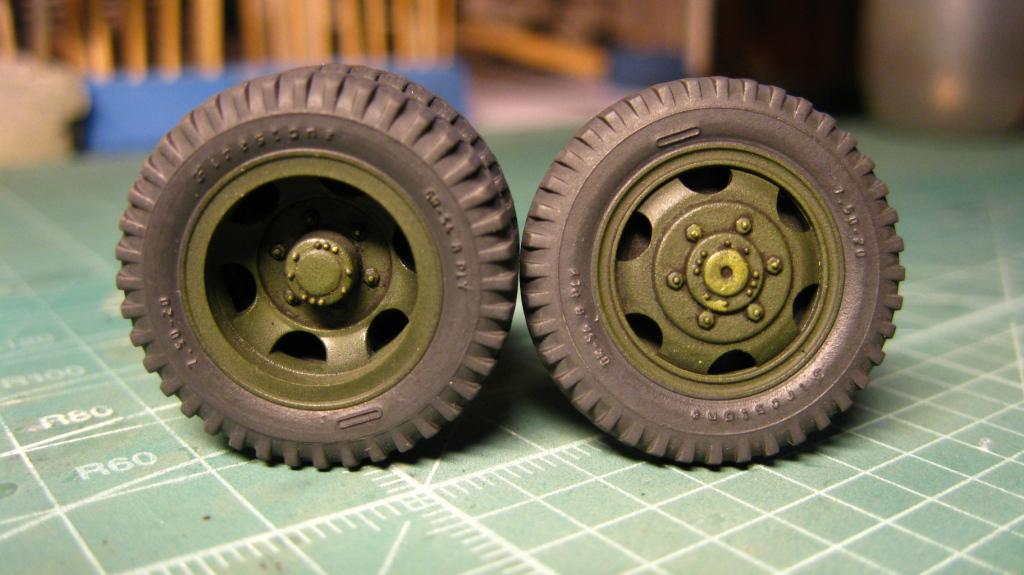

Колеса покрасил не в черный, а в серый цвет. Так легче будет с ними работать в последующем.

Закончил с "торпедой". Декали, которые предлагает ICM, честно говоря не очень, так что работал кистью. Таблички с техническими данными сделал из тонкого пластика и также покрасил кистью.


Аватара пользователя
Сообщений: 1033
Зарегистрирован: 12 сен 2012, 16:18
Откуда: Тула
Cпасибо сказано: 151
Спасибо получено: 144 раз в 136 сообщениях
Имя: Илья
Мой масштаб: 1/35

Re: Быкову Илье Георгиевичу посвящается...

Сообщение Шутков Илья » 16 дек 2015, 22:52

Да что же такое? ответ один - матчасть надо изучать своевременно.
http://www.dishmodels.ru/gshow.htm?p=3509
Ферму метательной установки и походный фиксатор в топку. Уже обзавелся фермой и фиксатором от зведовской "Катюши". Сижу пилю, блин.
